特点

SOLOTEX®引以为豪的7大特点,来自于其独特的纤维分子构造。各分子如同柔韧的弹簧一样呈螺旋状结合,因此具有“柔软”、“轻松伸展”、随时“充分回弹”的特性。这些特点拓宽了SOLOTEX®从面料到资材,在各个领域中的无限可创造性。

[分子构造模型]
插图:分子构造模型

SOLOTEX®纤维

聚酯纤维

[SOLOTEX®示意图]
插图:SOLOTEX®示意图

SOLOTEX®纤维与其他主要面料的原丝物性(长纤维比较)

SOLOTEX®纤维的商品成分标示为“聚酯纤维”,但根据家庭用品质量标示法可标示为“聚酯纤维(SOLOTEX®纤维)”。

向左滑动
  SOLOTEX®纤维 聚酯纤维 尼龙纤维66
抗拉强度(cN/dtex) 2.8-3.5 3.7-4.4 4.1-4.5
拉伸率(%) 45-53 30-38 32-44
柔软度弹性模量(cN/dtex) 20 97 31
拉伸弹性回复率(%) 67-88 29 62
沸水收缩率(%) 7-9 7 13
熔点(℃) 230 254 253
耐候性引起的强度下降 几乎没有下降 几乎没有下降 稍有下降,有时会变黄

Soft&SmoothSoft&Smooth

突出的柔软性
舒适的顺滑感。

SOLOTEX®纤维的柔软度一触即知,甚至超过了被称为高级素材代表的羊绒。肌肤接触感顺滑,可带给您迄今为止没有感受过的穿着舒适度。此外,由于其突出的柔软性,在与其他纤维混纺时,不会影响其他纤维的质感,可充分发挥混纺纤维的特色。

折弯纤维时所需力度的比较

初期弹性模量(cN/dtex)

SOLOTEX®纤维
20
羊绒
25
尼龙纤维66
31
聚酯纤维
97

Form StabilityForm Stability

持久美丽的轮廓。

如同弹簧一样的螺旋状分子结构,使得SOLOTEX®具有卓越的形态还原性,即使受到力的作用,也会很快恢复原状。不易起褶,可防止拱膝、拱肘等走形,始终保持美丽的轮廓。此外,即使重复洗涤或用烘干机烘干,也很少伸缩,具有优异的尺寸稳定性。

动态模拟试验

SOLOTEX®不易变形,不易起皱,具有优异的形态还原性(与平针结构相比较)

照片:动态模拟试验

模拟肘膝的屈伸动作,
重复进行10000次折曲。

SOLOTEX®/棉

照片:SOLOTEX®/棉

变形0.8% 褶皱3-4级

尼龙/棉

照片:尼龙/棉

变形2% 褶皱2-3级

不易起褶,可防止拱膝、拱肘等走形。此外,还具有优异的形态稳定性,因洗涤而造成的尺寸变化小,尺寸稳定性良好。

洗涤后的尺寸稳定性(洗涤10次后)

照片:SOLOTEX®/棉

SOLOTEX®/棉

照片:聚氨酯/棉

聚氨酯/棉

用烘干机烘干后的尺寸稳定性(烘干5次后)

照片:SOLOTEX®/棉

SOLOTEX®/棉

照片:聚氨酯/棉

聚氨酯/棉

SOLOTEX®虽然是伸展性材料,但因洗涤或烘干而造成的形态变化小,所以穿起来舒适、用起来舒心。

Comfortable StretchComfortable Stretch

具有舒适的伸展性
消除穿着时的不适感。

即使衣物的轮廓紧贴身体线条,也很少有束缚感,可根据身体的运动自由伸缩。由于没有束缚感,因此穿着舒适,运动自如。最适用于要求有贴身感的下装以及运动场合的上装。

负载15N时的伸展性比较

图表:负载15N时的伸展性比较

HarmonizeHarmonize

与其他纤维的协调性好,可进一步扩大可能性。

SOLOTEX®纤维易与其他纤维混纺,除了化学纤维外,与天然纤维的协调性也很好,可自由混纺。SOLOTEX®纤维的加入赋予了面料柔软的质感,从而提高了肌肤接触的舒适性,而其优异的伸展性,提高了穿着的舒适度,如此种种,既发挥了所混纺的纤维的特性,又赋予了面料新的触感和功能。

ReboundRebound

蓬松而富有弹力,具有极好的缓冲性。

SOLOTEX®具有如同棉花糖一样柔软而富有弹力的缓冲性,即使重复压缩也不会疲软,可立即恢复蓬松柔软的特性。由于耐久性优异,因此独特的质感更持久,最适合用于外套、枕头、被子等的填充棉。

柔和的缓冲性

压缩至50%时所需的力kgf
使用无纺布测量

图表:柔和的缓冲性

体积复原性(蓬松感回复率)

重复压缩后的回弹性

图表:体积复原性

Deep & Rich ColorDeep & Rich Color

保持鲜艳明亮的颜色,持久不褪色。

显色性是时装表现力的重要部分。SOLOTEX®具有极高的易染性,即使在低于一般加工温度的条件下染色,也可获得充满高级感、有深度的艳丽色彩效果。同时由于染色牢度优异,美丽的颜色经久不褪色,可随心所欲地展现出纺织品的特色。

染色温度与染料吸净率

图表:染色温度与染料吸净率

98℃时的实用浓色染色
SOLOTEX®纤维
照片:SOLOTEX®纤维
照片:SOLOTEX®纤维
照片:SOLOTEX®纤维
照片:SOLOTEX®纤维
聚酯纤维
照片:聚酯纤维
照片:聚酯纤维
照片:聚酯纤维
照片:聚酯纤维

※样品:SOLOTEX®及聚酯纤维84dtex/36f 1H加工纱线。
各颜色分散染料在98℃的温度下染色后的发色效果。

EcologyEcology

来源于植物的原料,有助于地球环境保护。

构成SOLOTEX®纤维的部分聚合物,使用了来源于植物的原料,其比例高达聚合物整体的37%,由此削减了新的石化资源的消耗,为减少温室效应气体排放做出了贡献。SOLOTEX®纤维和我们人类一起,共同致力于地球环境保护。

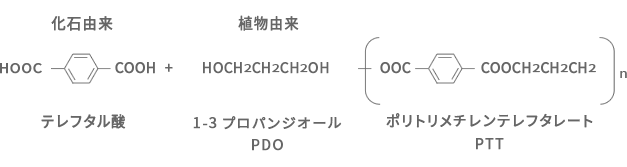

SOLOTEX®的构成图

SOLOTEX®的构成图
向左滑动

聚合物的37%来源于植物。※可根据放射性碳定年法(14C测年法)验证。
